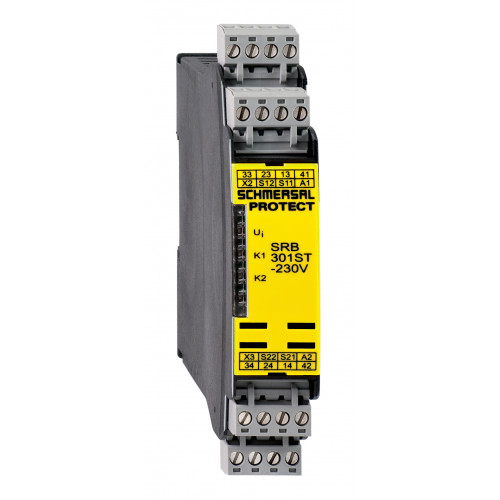

Реле безопасности SRB301ST 230V

Код: 101170099

В наличии

2,00 х 10⁻⁸/ч

Safety Integrity Level (SIL), suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

99 %

PFH value

Цена: 47 605,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Подходит для обработки сигналов выходов контактных датчиков.
3 предохранительных контакта, СТОП 0
1 сигнальный выход

Характеристики

2,00 х 10⁻⁸/ч

Safety Integrity Level (SIL), suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

99 %

PFH value

Другие данные

Примечание (приложения)

Guard systemEmergency-Stop buttonPull-wire emergency stop switches

Индикация состояния

Указанные рабочие состояния

Position relay K2Position relay K1

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

100 mm

Глубина

121 mm

Ширина

22.5 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

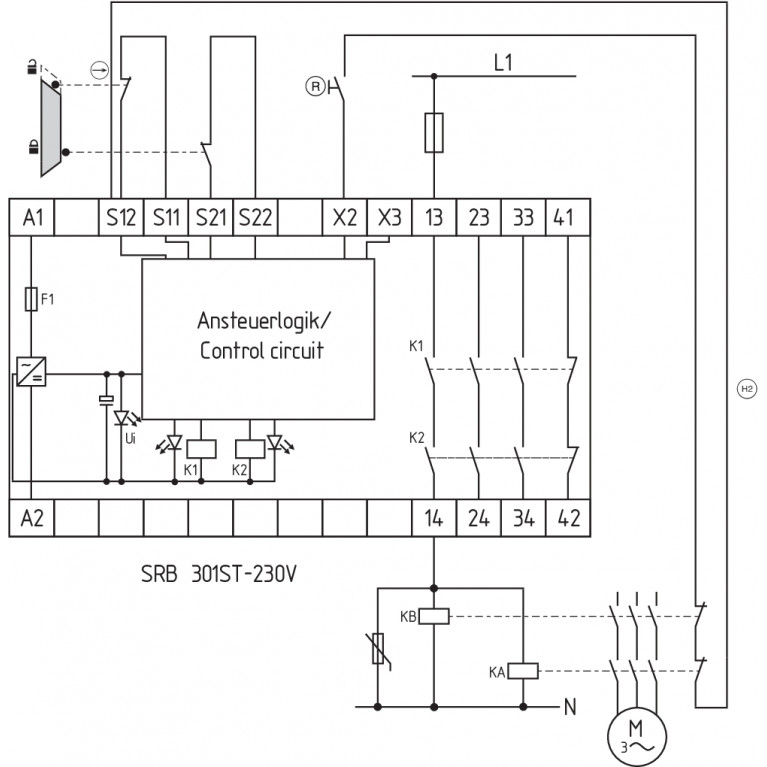

Пример подключения

Примечание (Схема подключения)

The wiring diagram is shown with guard doors closed and in de-energised condition.Input level: The example shows a 2-channel control of a guard door monitoring with two position switches, whereof one with positive break, external reset button (R) and feedback circuit (H2).Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts.For 1-channel control, connect NC contact to S11/S12 and bridge S12/S22Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals S12/X3. If the feedback circuit is not required, establish a bridge.The control recognises cable break in the monitoring circuit.

Примечание

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +45 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 ... 55 Hz, Amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Задержка включения при RESET, обычно

20 ms

Задержка включения при автоматическом запуске, максимум, обычно

100 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

20 ms

Задержка отключения в случае сбоя питания, обычно

80 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgSn0. self-cleaning, positive drive

Номинальное переменное напряжение органов управления, 50 Гц, не

48 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

48 VAC

Номинальное рабочее напряжение

48 ... 240 VAC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

240 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

240 VAC

Потребление электроэнергии

2.8 VA

Примечание (контактное сопротивление)

in new state

Тип диапазона напряжения

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

8 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

230 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

6 A

Ток, категория применения DC-13

6 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — Релейные выходы (вспомогательные контакты

Коммутационная способность, максимальная

2 A

Электрические данные — цифровой выход

Напряжение, категория применения DC-12

24 VDC

Ток, категория применения DC-12

0.1 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
