Данные для заказа

                                            EAN (европейский артикул)
                                            4030661396491


                                            Артикул (номер заказа)
                                            101209108


                                            Номер eCl@ss, версия 11.0
                                            27-27-26-03


                                            Номер eCl@ss, версия 12.0
                                            27-27-26-03


                                            Номер eCl@ss, версия 9.0
                                            27-27-26-03


                                            Номер ETIM, версия 6.0
                                            EC002593


                                            Номер ETIM, версия 7.0
                                            EC002593

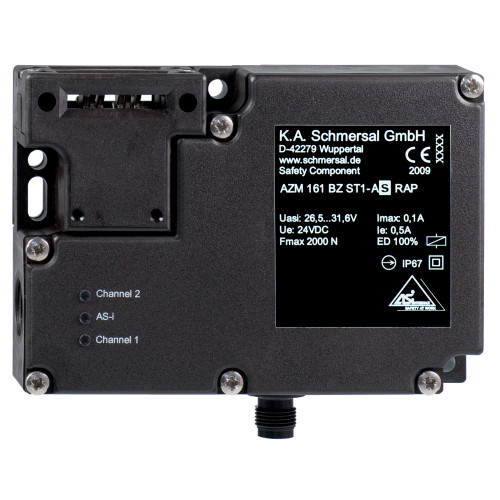

                                            Описание типа продукта
                                            AZM 161 Z ST1-AS RAP

                                                                                                        Другие данные

                                            Примечание (приложения)
                                            sliding safety guardremovable guardhinged safety guard

                                                                                                        Индикация состояния

                                            Примечание (Светодиодный индикатор условий переключения)
                                            (1) LED yellow: Channel 2 / AS-i SaW Bit 2.3(2) LED green/red (AS-i duo LED): Supply voltage / communication error / slave address = 0 / periphery error detected(3) LED yellow: Channel 1 / AS-i SaW Bit 0.1

                                                                                                        Классификация безопасности


                                            Значение ПФХ
                                            1.14 x 10⁻⁶ /h



                                            Примечание (значение PFH)
                                            up to max. 100,000 switching cycles/year


                                            Стандарты
                                            EN ISO 13849-1EN IEC 61508


                                            Уровень полноты безопасности (SIL), подходит для применения в
                                            1


                                            Уровень производительности, до
                                            c

                                                                                                        Классификация безопасности – исключение сбоев


                                            Значение ПФХ
                                            1.01 x 10⁻⁷ /h



                                            Пожалуйста, обрати внимание
                                            Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.


                                            Примечание (значение PFH)
                                            up to max. 100,000 switching cycles/year


                                            Уровень полноты безопасности (SIL), подходит для применения в
                                            2


                                            Уровень производительности, до
                                            d

                                                                                                        Механические данные

                                            Механическая долговечность, минимум
                                            1,000,000 Operations



                                            Приводной люфт в направлении срабатывания
                                            5.5 mm



                                            Скорость срабатывания, максимальная
                                            2 m/s


                                            Тип крепежных винтов
                                            3x M6


                                            Удерживающая сила Fmax, не более
                                            2,600 N


                                            Удерживающая сила ФЖ по EN ISO 14119
                                            2,000 N

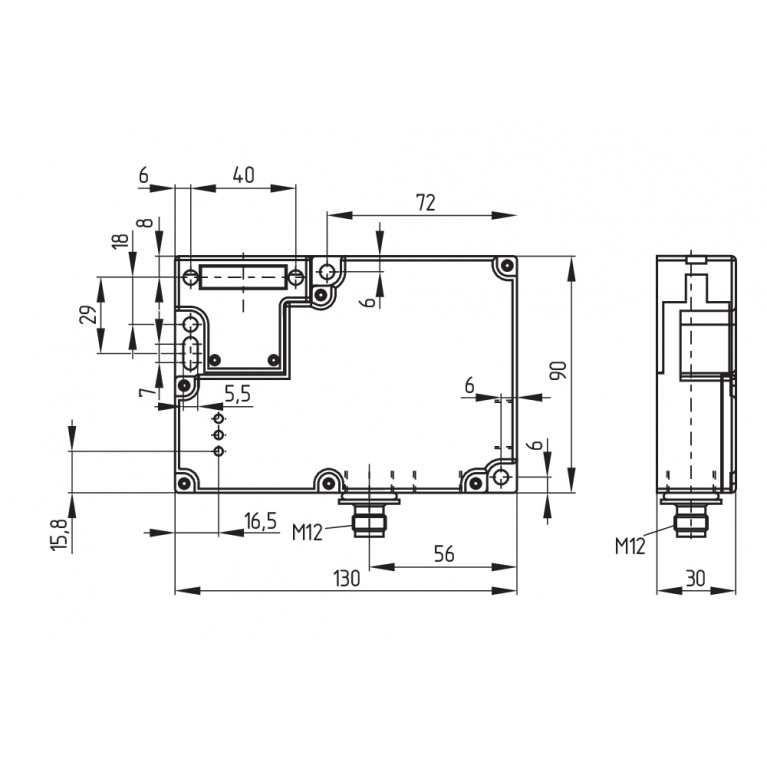

                                                                                                        Механические данные – Размеры



                                                                                                        Механические данные – техника подключения


                                            Прекращение действия

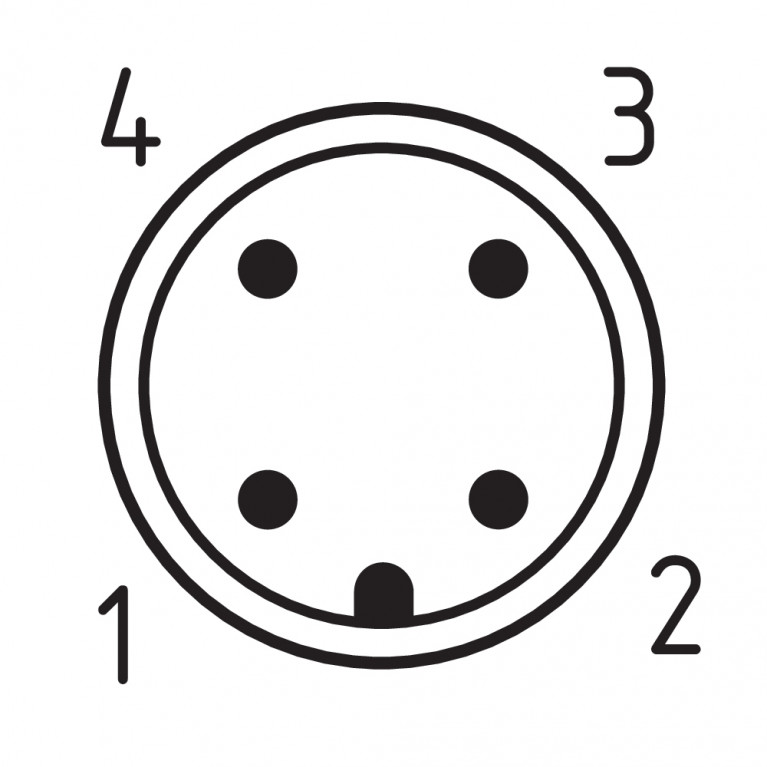

                                            Connector plug M12, 4-pole, (A-coding)

                                                                                                        Назначение выводов




                                                                                                        Общие данные


                                            Время реакции, максимальное
                                            100 ms


                                            Материал корпуса
                                            Plastic, glass-fibre reinforced thermoplastic, self-extinguishing


                                            Принцип работы
                                            electromechanical


                                            Стандарты
                                            EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508


                                            Уровень кодирования согласно EN ISO 14119
                                            Low

                                                                                                        Общие данные - Особенности

                                            Блокировка соленоида контролируется
                                            Yes


                                            Интегральная диагностика системы, статус
                                            Yes


                                            Количество направлений действия
                                            3


                                            Мощность для блокировки
                                            Yes


                                                                                                        Объем поставки

                                            Объем поставки
                                            Actuator must be ordered separately.

                                                                                                        Примечание

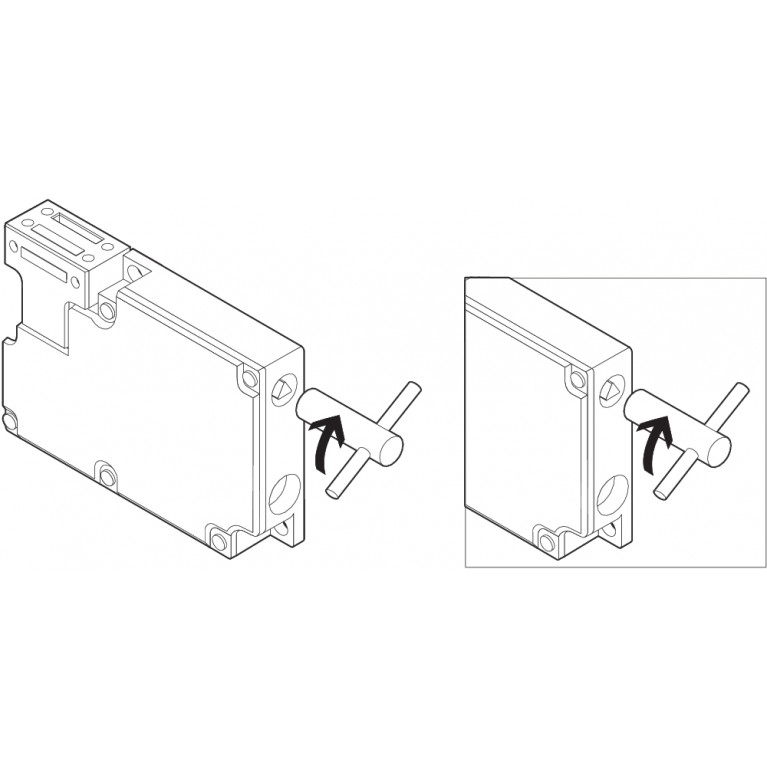

                                            Примечание (Выпуск вручную)
                                            For maintenance, installation, etc.For manual release using M5 triangular key, available as accessory


                                            Примечание (Общее)
                                            Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.


                                            ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
                                            stabilised PELV power supply

                                                                                                        Разрешения - Стандарты

                                            Сертификаты
                                            TÜVcULusASi-SaW

                                                                                                        Условия окружающей среды

                                            Допустимая высота установки над уровнем моря, не более
                                            2,000 m



                                            Относительная влажность, минимум
                                            30 %


                                            Относительная влажность, не более
                                            95 %


                                            Примечание (Относительная влажность)
                                            non-condensingnon-icing


                                            Сопротивление шоку
                                            30 g / 11 ms



                                            Температура окружающей среды
                                            -25 ... +60 °C


                                            Температура хранения и транспортировки, минимальная
                                            -25 °C


                                            Температура хранения и транспортировки, не более
                                            +85 °C


                                            Устойчивость к вибрациям
                                            10 Hz ... 150 Hz, amplitude 0.35 mm

                                                                                                        Условия окружающей среды – значения изоляции

                                            Категория перенапряжения
                                            III


                                            Номинальное импульсное выдерживаемое напряжение Uimp
                                            0.8 kV


                                            Номинальное напряжение изоляции Ui
                                            32 VDC


                                                                                                        Электрические данные

                                            Частота переключения
                                            1,000 /h

                                                                                                        Электрические данные – Вспомогательное напряжение

                                            Номинальное рабочее напряжение
                                            24 VDC



                                            Рабочее напряжение
                                            24 VDC -15 % / +10 % (stabilised PELV power supply)

                                                                                                        Электрические данные — AS-интерфейс

                                            AS-i Потребление тока, максимальное
                                            100 mA


                                            Номинальное рабочее напряжение
                                            26.5 ... 31.6 VDC (Protection against polarity reversal)

                                                                                                        Электрические данные — спецификация AS-интерфейса





                                            AS-i, код ввода-вывода
                                            0x7



                                            Биты параметров AS-i, P0
                                            Actuator detected


                                            Биты параметров AS-i, P1
                                            Solenoid interlock locked


                                            Биты параметров AS-i, P2
                                            Magnet voltage in tolerance range


                                            Биты параметров AS-i, P3
                                            Error message - locking/unlocking of the solenoid interlock blocked



                                            Вход AS-i, канал 1
                                            Data bits DI 0 / DI 1 = dynamic code transmission


                                            Вход AS-i, канал 2
                                            Data bits DI 2 / DI 3 = dynamic code transmission


                                            Выходы AS-i, DO 0
                                            Solenoid control


                                            Выходы AS-i, DO 1
                                            No Function


                                            Выходы AS-i, DO 2
                                            No Function


                                            Выходы AS-i, DO 3
                                            No Function


                                            Примечание (адрес модуля ввода AS-i)
                                            Preset to address 0, can be changed through AS-interface bus master or hand-held programming device


                                            Примечание (биты AS-iParameter)
                                            Set the parameter outputs to "1111" (0xF)FID: periphery error


                                            Спецификация AS-i
                                            Safety-Slave
